图像识别 ​

主要方法:

  1. 模板匹配
    • 对应文件路径 : "core/image.py"
  2. 比较像素值
    • 对应文件路径 : "core/color.py"
  3. OCR
  4. TODO:: yolo目标检测

模板匹配 ​

  • description: 在BAAS中, 我们通常使用模板匹配识别游戏中静态的图像, 例如一些按钮, 图标, 对于此类目标, 模板匹配能够在 1ms 内完成定位，且无需GPU资源，远快于深度学习模型。因此，在这种场景下，请使用模板匹配。
  • related docs: 阅读以下例子可以帮助你理解模板匹配的使用场景和方法
    1. OpenCV官方文档模板匹配例子
    2. cv2.matchTemplate函数原型
  • pros:
    1. 计算效率高：基于滑动窗口与相关系数计算，在CPU上即可实现毫秒级响应，满足实时性要求。
    2. 静态图像识别精确度高：
  • cons:
    1. 对缩放与旋转敏感：模板与待搜索图像的尺寸、方向必须严格一致，缩放或旋转将导致匹配失败。
    2. 对光照与噪声敏感：光照变化或噪声会显著降低匹配置信度。

BAAS中实际应用场景:

  • 场景1 : BAAS如何判别是否到达商店界面

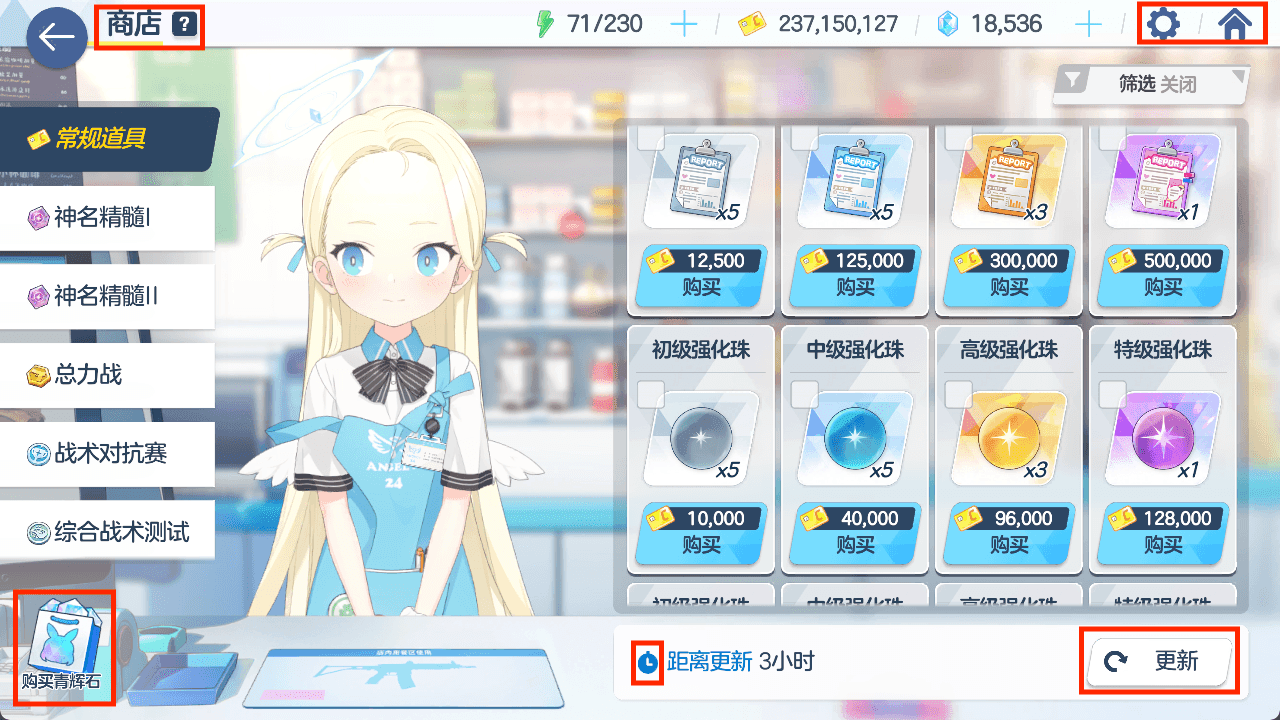

    • 下图为游戏商店截图, 红色方框内的元素都是这个页面固定不变的元素, 当模板匹配函数认定这些元素存在时, 程序认定抵达商店界面
    • img
    • note: 对于这种场景, 我们采集固定的模板图像,并记录采集区域, 在识别时, 将截图中的对应区域与模板图像进行匹配, 高于预设阈值时认为匹配成功, 程序也就知道了目前在商店界面
    • related functions:
      1. compare_image

  • 场景2 : BAAS 如何切换到某个具体商店页面

    • 如图绿框中的商店名称, 会随着用户滑动左侧栏而上下平移, 但是图标本体并不会发生变化, 可以使用模板匹配判断目标商店图标是否出现, 出现坐标在哪
    • img
    • note: 由于模板图像在截图中的位置不固定, 我们需要在它可出现区域内进行模板匹配, 获取最高的匹配度, 从而判断是否出现
    • related functions:
      1. search_in_area
      2. search_image_in_area
      3. get_image_all_appear_position

有关滑动（swipe）

  1. BAAS 大部分滑动都是默认会滑动到理想的位置, 即没有做检测的, 由于不同用户电脑性能不同, 这会导致滑动不到位的问题 #98
  2. 滑动时我们希望:
    • 检测本次滑动导致 y 平移多少像素

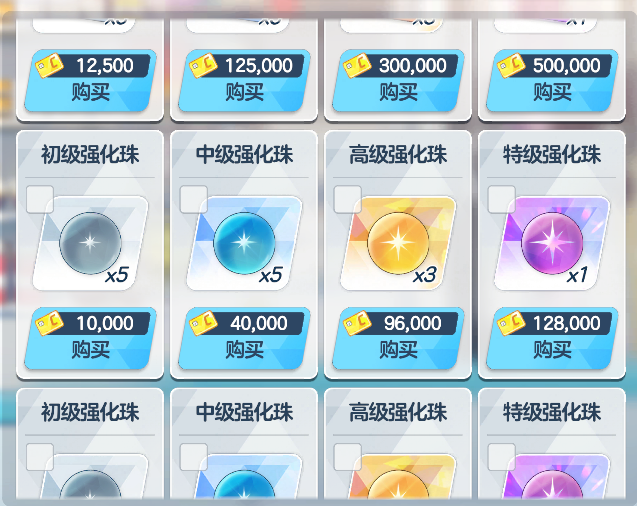

      1. 普通商店中, 我们在检测商品时需要下滑商品界面 (相关代码)
        • img

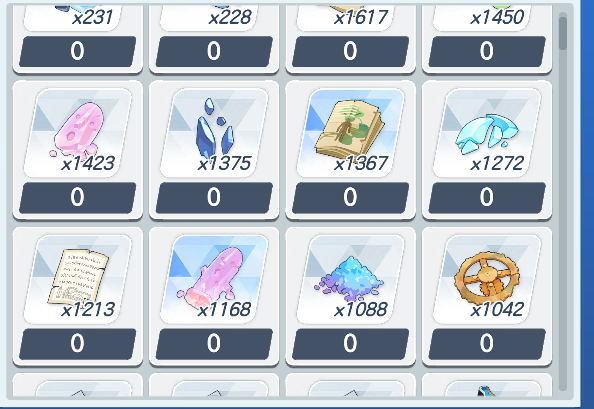

      2. 制造中, 我们在选择制造投入物资时需要下滑物资界面 (相关代码)
        • img
    • 滑动直至某一个图像特征出现

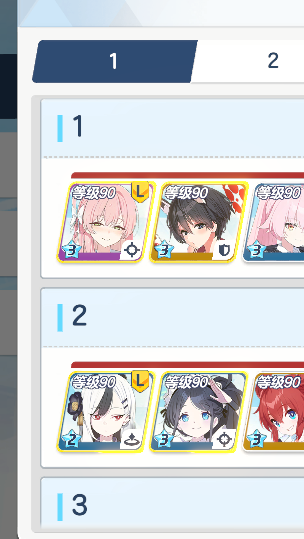

      1. 在使用预设配队时, 我们希望得知滑动后需要选择的预设队伍编号是否出现
        • img

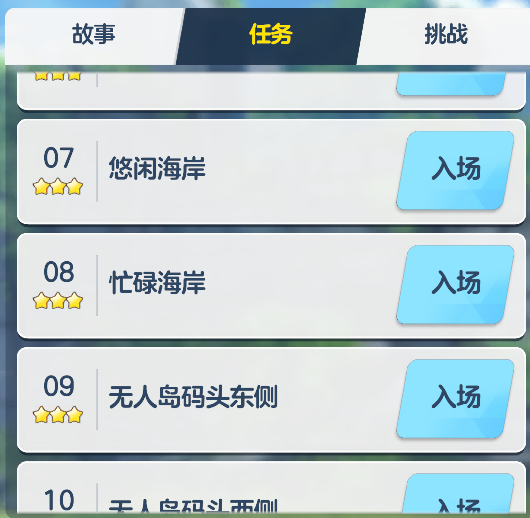

      2. 在活动图自动推图时, 我们希望知道滑动后目标关卡ID是否出现
        • img

比较像素值 ​

相关函数列表 ​

note: 请阅读源码"core/image.py"

compare_image ​

description : 将截图中的某个区域与目标图像进行模板匹配, 返回匹配度

search_in_area ​

description : 在截图的某个区域内搜索模板图像, 返回匹配度最高的坐标位置和匹配度

search_image_in_area ​

description : 在截图的某个区域内搜索目标图像, 返回匹配度最高的坐标位置和匹配度 note : 与search_in_area不同的是, 本函数需要在运行时截图并提供模板图像, 而前者从预设的模板寻找图像

get_image_all_appear_position ​

description : 在截图的某个区域内搜索目标图像, 返回所有匹配度高于阈值的坐标位置

swipe_search_target_str ​

description : 滑动搜索目标字符串, 直到找到, 返回目标字符串坐标
